Produktdetails:
|
| Nominale Mittenfrequenz: | 50/60Hz | Übertragungsfunktion: | Tiefpass-EMI-Leistungsfilter |
|---|---|---|---|
| Nennspannung: | 110/250 VAC | Nennstrom: | 10 A |
| Temperaturbereich: | 25 / 085 / 21 | Zertifizierung: | CE ROHS |
| Markieren: | 250VAC einphasiges EMI Filters,250VAC Emc filtert für Wechselstrom-Linie,10A Emc filtert für Wechselstrom-Linie |
||
| Eingangsimpedanz | 50Ω |
| Nennstrom | 10A |
| Markenname | VIIP |
| Einfügungsdämpfung | 30-100dB |
| Übertragungsfunktion | Flachpass |
| Nominale Mittelfrequenz: | 150KHZ~30MHZ |
| Zertifikat | ISO9001 CER ROHS cUL TUV |
| MOQ | 1PCS |
| Paket-Art | Oberflächenberg |

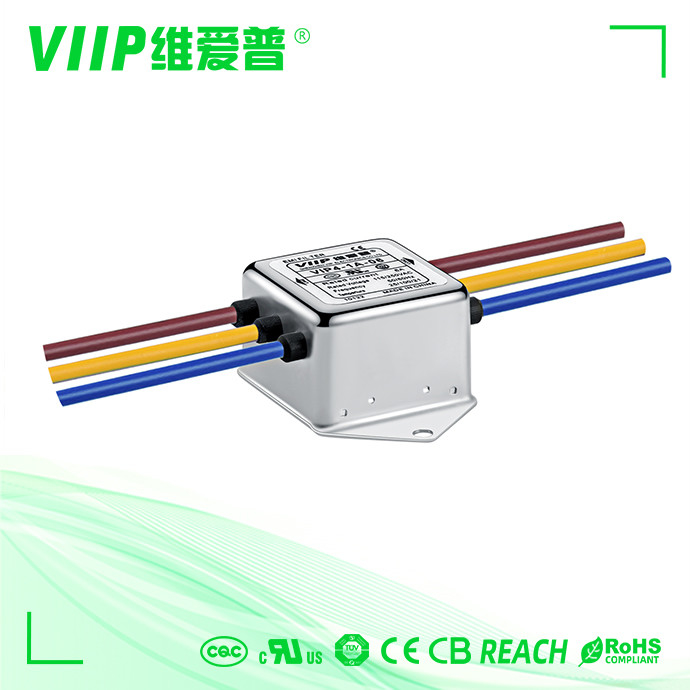

Universelle einphasiges Wechselstromnetzfilter, einfach zu installieren, verfügbar für kleine elektronische Ausrüstung und Messgerät
Entwurfszeichnung und Maße:
Spezifikationen:
| Teilnummer. | Nennstrom [A] | 250VAC/50Hz @ 20C Durchsickern-Strom [MA] |
Abmessungen | Elektrische Diagramme | Anschlüsse | Gewicht [g] | ||
| Schraube | Verteiler | Drähte | ||||||
| VIP4-1A-01 | 1A | <0> | Abb. 1 | Abb. 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0> | Abb. 1 | Abb. 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0> | Abb. 1 | Abb. 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0> | Abb. 2 | Abb. 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1> | Feige 3/Fig4 | Abb. 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1> | Feige 3/Fig4 | Abb. 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1> | Feige 3/Fig4 | Abb. 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1> | Abb. 5 | Abb. 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | <2> | Abb. 5 | Abb. 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2> | Abb. 5 | Abb. 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2> | Abb. 5 | Abb. 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2> | Abb. 5 | Abb. 2 | M10 | - - - | - - - | 1900 |
Elektrisches Diagramm:
Mechanisches Maß (Einheit: Millimeter)
Anwendungen:
Weißer Haushalt
Intelligentes Haus
Intelligenter Anschluss
Stromversorgung
Energie u. Energie
Elektrische u. elektronische Ausrüstung
Konsumgüter
medizinisches Gerät
