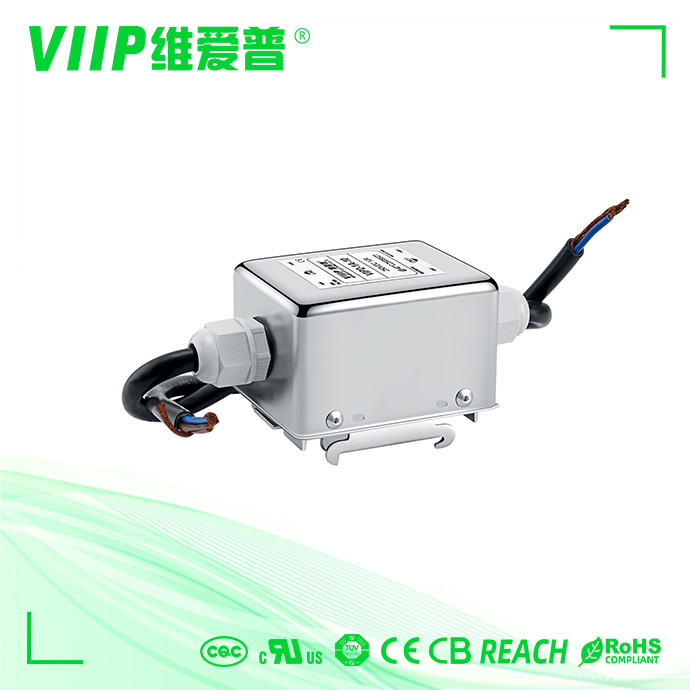

Name: Schalter-Stromversorgung DC EMI Filters 50A 2250VDC 150Khz-30Mhz
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP2-1B-50
Price: 14.05 USD
Availability: InStock

Markenbezeichnung:	VIIP
Modellnummer:	VIP2-1B-50
MOQ:	100 PC
Preis:	Verhandlungsfähig
Verpackungsdetails:	333318
Zahlungsbedingungen:	T/T, Westverband

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE TUV UL ROHS REACH

Übertragungsfunktion:

DC-EMI-FILTER

Nennspannung:

0-250 VDC

Aktuell:

Anwendung:

DC-Ausrüstung

Versorgungsmaterial-Fähigkeit:

2000 PC innerhalb 10-15 Tage

Hervorheben:

Stromversorgungsfilter DC-2250VDC

DC EMI Filters 50A 2250VDC

30Mhz DC EMI Filters 50A

Beschreibung des Produkts

Schaltnetzteil DC-Netzentstörfilter EMI-Filter 50A

Schnelles Detail:

Modellnummer	VIP2-1B-50
Herkunftsort	China
Übertragungsfunktion	Tiefpass
Prüfspannung	Gleichstrom
Fall	Metallgehäuse
Anwendung	Schaltnetzteil, SPC-Austausch und andere elektrische Gleichstromgeräte

Beschreibung

Allzweck-DC-Filter mit guter Dämpfungsleistung im Frequenzbereich von 150 kHz bis 30 MHz

TEILENUMMER: VIP2-1B-50

EIGENSCHAFTEN:

(1) NENNSPANNUNG................................................. 0-380 VDC

(2) AKTUELLE BEWERTUNG:.............................................

BEI 380VDC .....50A RMS max.

(3) BETRIEBSFREQUENZ: 0-400Hz

(4) HIPOT BEWERTUNG (FÜR EINE MINUTE)

A LEITUNG NACH MASSE 2250 VDC

B. LEITUNG ZU LEITUNG ....... 500 VDC

(5) IR: 100 M Ohm BEI 500 VDC ALLE EINGÄNGE ODER AUSGÄNGE GEGEN MASSE

(6) TEMPERATURBEREICH: -25 °C - +85 °C

Spezifikationen:

Teile-Nr.	Nennstrom [A]	Abmessungen	Elektrische Schaltpläne	Terminals			Gewicht [g]
VIP2-2A-01	1A	Abb. 1	Abb. 1	- - -	- - -	0	95
VIP2-2A-03	3A	Abb. 1	Abb. 1	- - -	- - -	0	95
VIP2-2A-06	6A	Abb. 1/Abb.2	Abb. 1	- - -	0	0	95/175
VIP2-2A-10	10 A	Abb. 2	Abb. 1	- - -	0	- - -	175
VIP2-2B-20	20A	Abb. 3	Abb.2	M4	- - -	- - -	320
VIP2-2B-30	30	Abb. 3	Abb.2	M6	- - -	- - -	320
VIP2-2B-50	50	Abb.4	Abb.2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Abb.4	Abb.2	M8	- - -	- - -	2000

Terminal:

Schalter-Stromversorgung DC EMI Filters 50A 2250VDC 150Khz-30Mhz 0

Nennspannung	0-250 VDC		Nennstrom: IR		0,5A-300A
Prüfspannung	Gleichstrom		Klimakategorie		25/085/21 (-25°C/+85°C Feuchte-Hitze-Test für 21 Tage)

Elektrische Schaltpläne

Schalter-Stromversorgung DC EMI Filters 50A 2250VDC 150Khz-30Mhz 1

Mechanische Abmessungen (Einheit: mm)

Schalter-Stromversorgung DC EMI Filters 50A 2250VDC 150Khz-30Mhz 2

	EIN	B	C	D	E	F	G	H	ich	J	K	L	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15.5	6 3*0 8

10 A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28.5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28.5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	fünfzehn	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

Toleranz	土1	土1	土1	1	土1	土1	±1	土0 5	1	±1	土 0 5	土0 5	士0 5		士0 5

Anwendungen:

Schaltnetzteil, SPC-Austausch und andere elektrische Gleichstromgeräte

Schalter-Stromversorgung DC EMI Filters 50A 2250VDC 150Khz-30Mhz 3
