EMI Suppression Filter 30-100dB des Stadiums-30A eins Wechselstrom-Linie Emi Filter

Markenbezeichnung:	VIIP
Modellnummer:	VIP4-1B-30
MOQ:	verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	333318
Zahlungsbedingungen:	T/T, Westverband

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE TUV UL ROHS REACH

Nennstrom:

EMI-Unterdrückungsfilter

Zertifizierung:

CE ROHS

Zeile für Zeile:

1450 VDC

Anwendung:

Elektronische Geräte

Pakettyp:

Oberflächenmontage

Versorgungsmaterial-Fähigkeit:

2000 PC innerhalb 10-15 Tage

Hervorheben:

30A eins Stadium EMI Suppression Filter

Linie Emi Filter Wechselstrom-100dB

30A EMI Suppression Filter 30dB

Beschreibung des Produkts

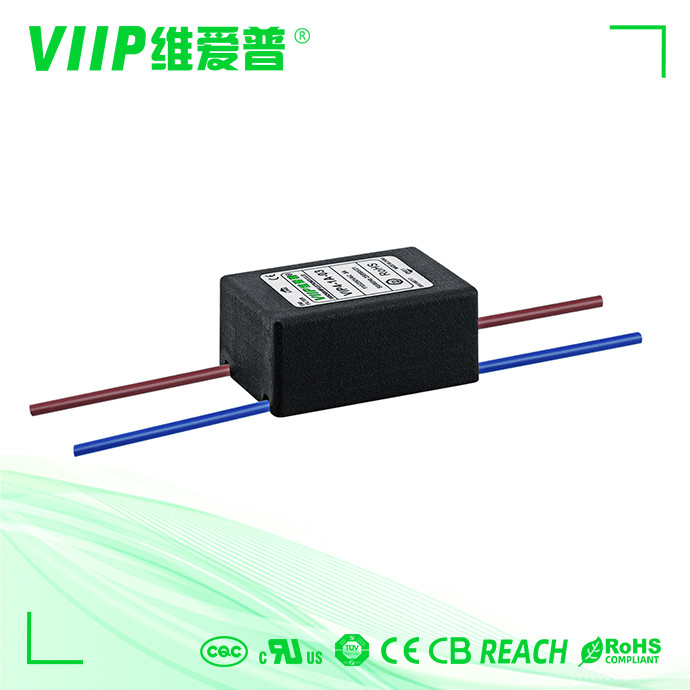

30 Ampere EMI Suppression Filter, elektromagnetischer Interferenzfilter

Schnelles Detail:

Ursprungsort	China
Vorbildliches Number	VIP4-1B-30
Eingangsimpedanz	50Ω
Einfügungsdämpfung	30-100dB
Phasen	1760VDC
Nominale Mittelfrequenz	150KHZ~30MHZ
Zertifikat	ISO9001 CER ROHS cUL TUV
Arbeitsfrequenz	50/60HZ
Temperaturspanne	25 / 085/21

Filter mit einen Stadiumsgleichtakten mit ausgezeichnetem Affekt. Universelle Wechselstrom-Filter mit guter Verminderungsleistung am Frequenzbereich 150khz-30Mhz

Tabelliert von einphasigEntstörfilter:

Teilnummer.	Nennstrom [A]	250VAC/50Hz @ 20C Durchsickern-Strom [MA]	Abmessungen	Elektrische Diagramme	Anschlüsse			Gewicht [g]
Teilnummer.	Nennstrom [A]	250VAC/50Hz @ 20C Durchsickern-Strom [MA]	Abmessungen	Elektrische Diagramme	Schraube	Verteiler	Drähte	Gewicht [g]
VIP4-1A-01	1A	<0>	Abb. 1	Abb. 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Abb. 1	Abb. 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Abb. 1	Abb. 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Abb. 2	Abb. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Feige 3/Fig4	Abb. 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Feige 3/Fig4	Abb. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Feige 3/Fig4	Abb. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Abb. 5	Abb. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Abb. 5	Abb. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Abb. 5	Abb. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Abb. 5	Abb. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Abb. 5	Abb. 2	M10	- - -	- - -	1900

Elektrisches Diagramm:

EMI Suppression Filter 30-100dB des Stadiums-30A eins Wechselstrom-Linie Emi Filter 0

Mechanisches Maß (Einheit: Millimeter)

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Toleranzen		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Anwendungen:

1. Elektrische und elektronische Ausrüstung

2. Medizinische Ausrüstung

3. Datacomausrüstung

4. Büroautomationsausrüstung
