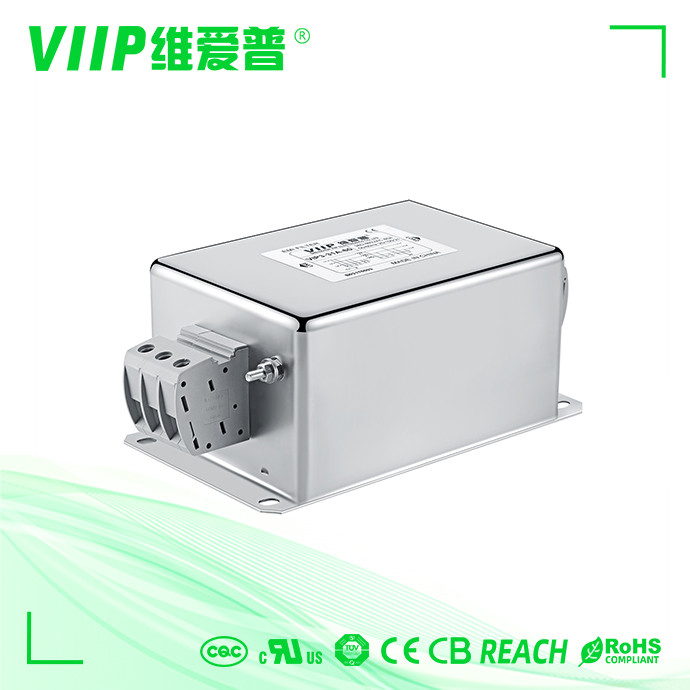

Name: CER 20A TUV genehmigte 3 Phasen-EMI Filter For Power Management-System
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32C-20
Price: 25.00 USD
Availability: InStock

Markenbezeichnung:	VIIP WeiAiPu
Modellnummer:	VIP3-32C-20
MOQ:	1 PCS
Preis:	Verhandlungsfähig
Verpackungsdetails:	333318
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE TUV UL CQC

Übertragungsfunktion:

Universeller Zweck

Nennspannung:

110/250VAC

Nennstrom:

20A

Anwendung:

Energiemanagementsystem

Fall:

Metall

Produkt-Name:

3 Phase EMI Filter

Eingangsimpedanz:

MINUTE 500VDC/100MOHM

Frequenzbereich:

150 kHz bis 30 GHz

Speichertemperatur:

-40°C bis +85°C

Artikel 1:

EMI Filter

Betriebsfrequenz:

50/60 Hz

Nennzentrumsfrequenz:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Abmessungen:

Abhängig vom Modell

Hafen:

Shenzhen

Endungsstil:

Schweißspangen

Nennstrom:

Unterschiedlich

Gewicht:

290 g bis 1000 g

Isolierwiderstand:

≥ 100 MΩ

Rohs-konform:

- Ja, das ist es.

Luftfeuchtigkeit:

≤ 95% RH

Versorgungsmaterial-Fähigkeit:

2000 PC innerhalb 10-15 Tage

Hervorheben:

Phase EMI Filter 250VAC 3

Phase EMI Filter 20A 3

CER Dreiphasen-EMI Filter

Beschreibung des Produkts

CER 20A TUV genehmigte 3 Phasen-EMI Filter For Power-Managementsystem

Entstörfilter-Beschreibung mit 3 Phasen:

passend für Dreiphasendrei Linie Stromversorgung

Kompaktbauweise-, einfache und zeitsparendeinstallation, besonders passend für Anwendungen mit begrenztem Raum, in hohem Grade kosteneffektiv

Spezifikation

Einzelteil	Entstörfilter mit 3 Phasen
Modell	VIP3-32C-20
Übertragungsfunktion	Flachpass
Paket-Art	Oberflächenberg
Nominale Mittelfrequenz	150K-30MHZ
Einfügungsdämpfung	60~90dB
Eingangsimpedanz	50Ω
Nennspannung	110V/250V
Nennstrom	20A
Klimatemperatur	40°C
Temperaturspanne	25 / 085/21
Arbeitsfrequenz	50/60HZ
Phasen	2250VDC
Zu reiben Linie	2700VDC
Maximaler Durchsickern-Strom	250VAC/60HZ 0.8mA maximal
MOQ	1pcs
Anwendungen	Laser-Ausrüstung
Vorbereitungs- und Anlaufzeit	5~15 Wochentage

Beschreibung von Entstörfilter mit 3 Phasen:

Nennstrom: 0.5-2000A

Optionale medizinische Versionen (h-Art)

Löten Sie Ansatz-, Bolzen- oder Verteilerverbindung (über 250A ist es kupferne Stange)

Kundenspezifische spezifische Versionen auf Anfrage

Passend für dreispurige dreiphasigStromversorgung

VIP3-32C Reihen sind die zweistufigen Filter, die einen Gleichtakt und einen d1fferential-Modus mit erhöhtem Entstörungseffekt der d1fferential-Modusstörung enthalten

Ausgezeichneter Entstörungseffekt des allgemeinen und differenzialen Modus für interferance von 10KHz zu 30MHz

Hochspannungsversionen 520VAC oder 690VAC optional

Elektrisches Diagramm:

Tabelliert:

Teilnummer.	Nennstrom [A]	250VAC/50Hz@20C Durchsickern-Strom [MA]	Abmessungen	Elektrische Diagramme	Termial	Gewicht [g]
VIP3-32B-10	10A	<4 OmA="">	Abb. 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Abb. 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Abb. 2	Abb. 1	M6	1600
VIP3-32B-100	100A	<60ma>	Abb. 2	Fig1	Mitgliedstaat	3700
VIP3-32B-150	150A	<60ma>	Abb. 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Abb. 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Abb. 2	Abb. 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Abb. 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Abb. 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Abb. 2	Abb. 2	M6	3200

Mechanisches Maß (Millimeter):

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Toleranzen		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Anwendungen:

Weitverbreitet alle Arten elektrische Einheit mit ⛛ Verbindungsart, wie Druckmaschine, Verpackungsmaschine, Textilausrüstung, Industrieklimaanlage, UPS, medizinische Ausrüstung .etc
